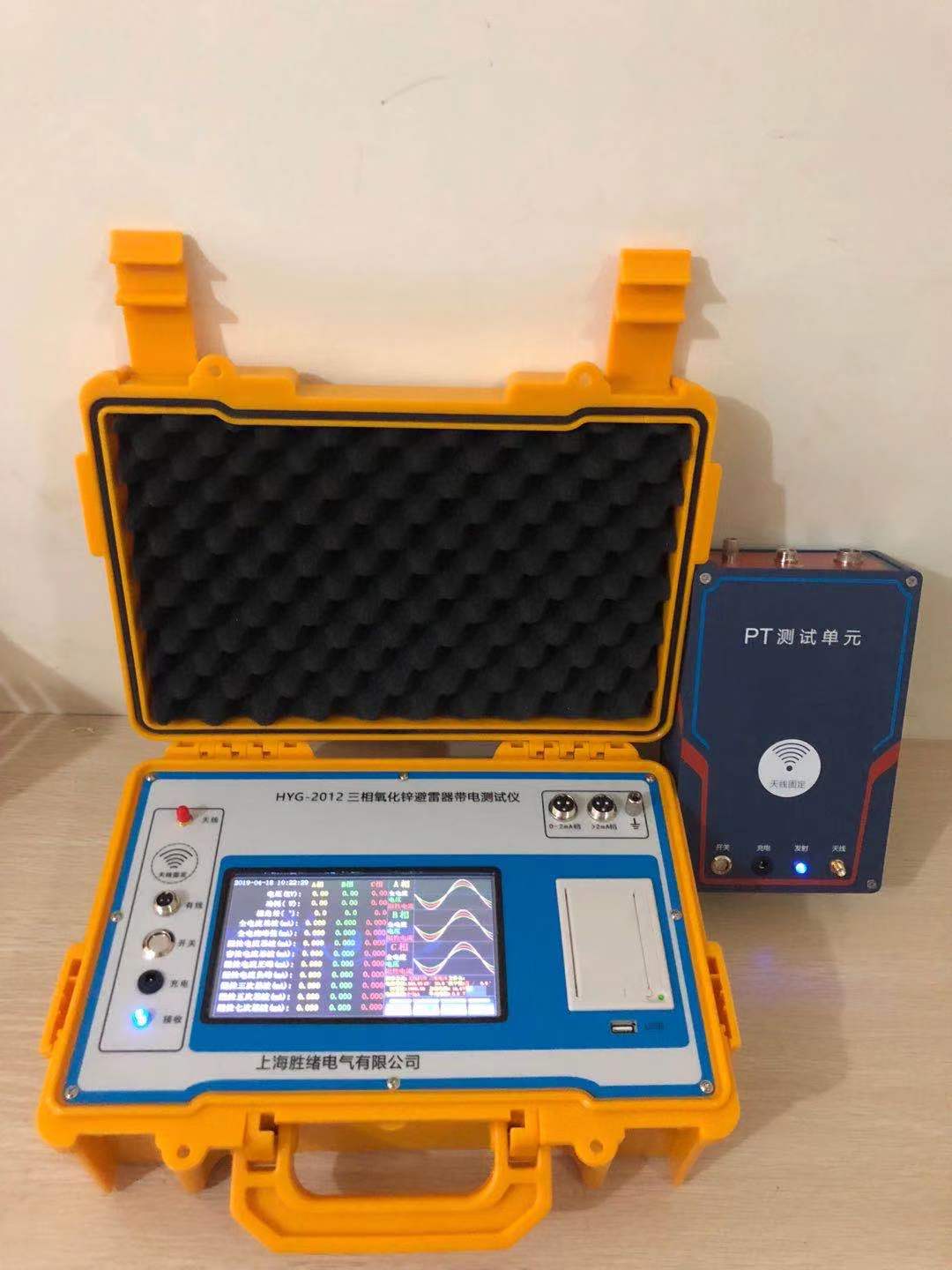

氧化鋅避雷器測試儀用于氧化鋅[MOA] 泄漏電流的測量分析。主要是用于測量阻性電流，從而分析氧化鋅老化和受潮的程度。現場帶電測試符合中華人民共和國電力行業標準《DL474.5—92現場絕緣試驗實施導則—避雷器試驗》的要術。也可用于實驗室做出廠和驗收試驗。

為什么要測量阻性電流？

氧化鋅避雷器的工作原理：

避雷器在正常運行電壓下，相當于一個巨大的電阻，只允許非常微小的電流（稱為“泄漏電流"）通過。

這個泄漏電流由兩部分組成：

容性電流 (Ic)： 由避雷器的固有電容產生，相位上超前電壓90°，是無功電流，對避雷器無害。

阻性電流 (Ir)： 由氧化鋅閥片的非線性電阻特性產生，與電壓同相位，是有功電流，會導致閥片發熱。

阻性電流是關鍵指標：

當避雷器受潮、老化或因過電壓而劣化時，其閥片的非線性特性會變差，電阻會減小。

這會導致阻性電流Ir顯著增大。

增大的Ir會使閥片溫度升高，進一步加速老化，形成惡性循環，最終可能導致避雷器熱崩潰而損壞，失去保護作用。

因此，定期精確測量阻性電流的變化趨勢，是預判避雷器健康狀況、評估其剩余壽命的有效手段。

氧化鋅避雷器阻性電流測試儀測試步驟和方法

準備工作：確認現場安全，做好安全措施。檢查儀器電量充足。

接線：

將電壓線連接到PT二次側的電壓輸出端（如100V端子）。

用鉗形CT鉗住需要測試的避雷器的接地引下線，注意鉗子的方向和閉合良好。

設置參數： 在主機上設置避雷器的型號、系統電壓、PT變比等參數。

開始測試： 啟動測試，儀器會自動采集電壓和電流信號，并進行計算。

讀取結果： 測試完成后，屏幕會顯示關鍵數據，通常包括：

全電流 (Ix)： 總泄漏電流。

阻性電流 (Ir)： 阻性電流分量（通常是基波峰值或有效值）。

容性電流 (Ic)： 容性電流分量。

阻性電流峰值 (Irp)： 非常重要的指標。

相位角 (φ)： 電壓與總電流的夾角。

三次諧波含量等。

數據分析與判斷：

橫向比較： 與同一變電站、同型號、同批次的其他避雷器數據對比，若某相Ir明顯偏大，則可能存在缺陷。

縱向比較： 與該避雷器以往的歷史測試數據對比，如果Ir有顯著的增長趨勢（例如增長20%以上），則表明避雷器正在劣化。

判斷： 參考制造商提供的標準值或行業規程（如DL/T 474.5-2018《現場絕緣試驗實施導則 第5部分：避雷器試驗》）進行判斷。
